Parallel Longest Common Subsequence

title: Radiosity
class: center, middle

### Parallel

### Longest Common Subsequence

### 平行最長共同子字串

R04922067 楊翔雲, Morris

NTU CSIE

---

## Longest Common Subsequence ##

* 在兩個序列中找到最長共同子序列

* 給定兩個字串 `\(X=x_1 x_2 \cdots x_n\)`, `\(Y=y_1 y_2 \cdots y_m\)`

* 位置序列 `\(S=s_1 s_2 \cdots s_r, \; \forall i < r: s_i < s_{i+1}\)`

* 生成字串 `\(C(X, S) = c_1 c_2 \cdots c_r\)`, 其中 `\(c_i = x_{s_i}\)`

* 目標找到 `\(|S|\)` 最大，且滿足 `\(C(X, S_x) = C(Y, S_y)\)`

---

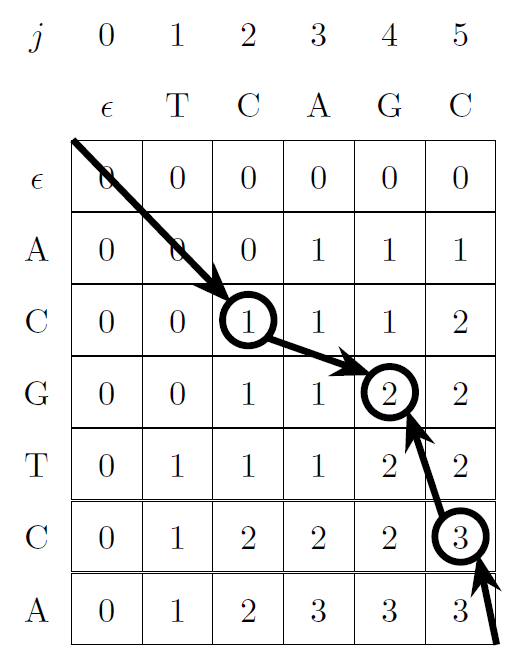

## Recursive Formula ##

`\(L[i, j] = \left\{\begin{matrix}L[i-1, j-1]+1 && \textit{, if } x_i = y_j\\ \max\{L[i-1, j], L[i, j-1]\} && \textit{, if } x_i \neq y_j\\ 0 && \textit{, otherwise}\end{matrix}\right.\)`

### Naive Implementation ###

* 時間複雜度 `\(O(nm)\)`，空間複雜度 `\(O(nm)\)`

* 回溯法 (backtracking) 找解

---

## Recursive Formula ##

`\(L[i, j] = \left\{\begin{matrix}L[i-1, j-1]+1 && \textit{, if } x_i = y_j\\ \max\{L[i-1, j], L[i, j-1]\} && \textit{, if } x_i \neq y_j\\ 0 && \textit{, otherwise}\end{matrix}\right.\)`

### Advanced Implementation ###

* Multiple buffering、滾動數組

* 時間複雜度 `\(O(nm)\)`，空間複雜度 `\(O(\min(n, m))\)`

* 如何找到一組解？Hirschberg's Algorithm

---

## Advanced Algorithm ##

`\(O(nm)\)` 不是最好的！我們可以做到 `\(O(\frac{nm}{\log n})\)`。

## How to Do ##

* Method of Four Russians 四個俄羅斯人算法

* 這只是一種技術 － 藉由預建表達到加速

* 建表空間 `\(O(n^{1.5})\)`

> 儘管能壓縮表格，查表效能好嗎？Mind the Cache！

---

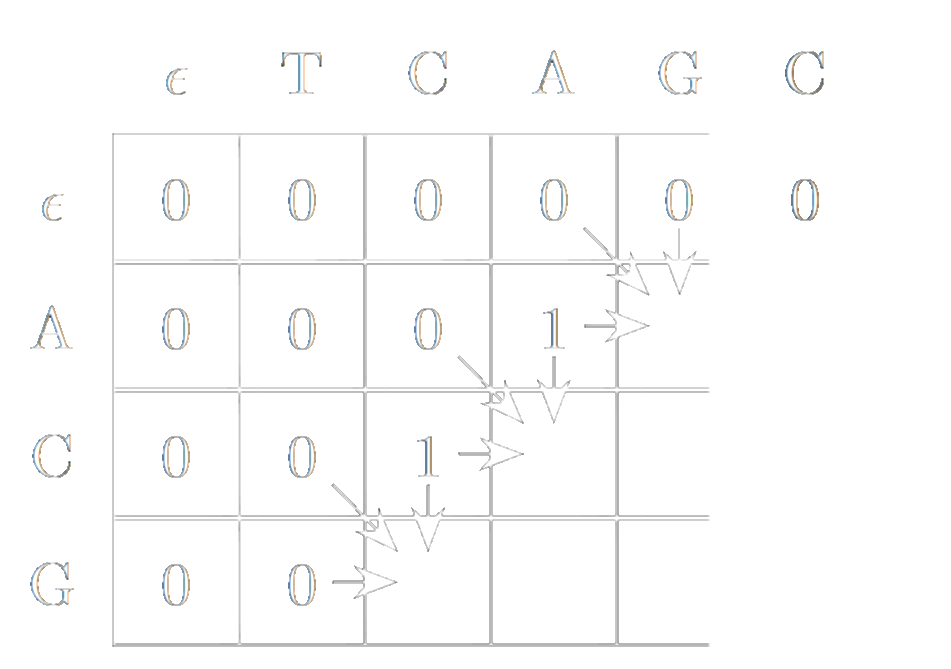

## Data Dependency ##

根據遞迴公式，所有情況依賴左、上、左上三格

`\(L[i, j] = \left\{\begin{matrix}L[i-1, j-1]+1 && \textit{, if } x_i = y_j\\ \max\{L[i-1, j], L[i, j-1]\} && \textit{, if } x_i \neq y_j\\ 0 && \textit{, otherwise}\end{matrix}\right.\)`

---

## How to Parallel LCS ? ##

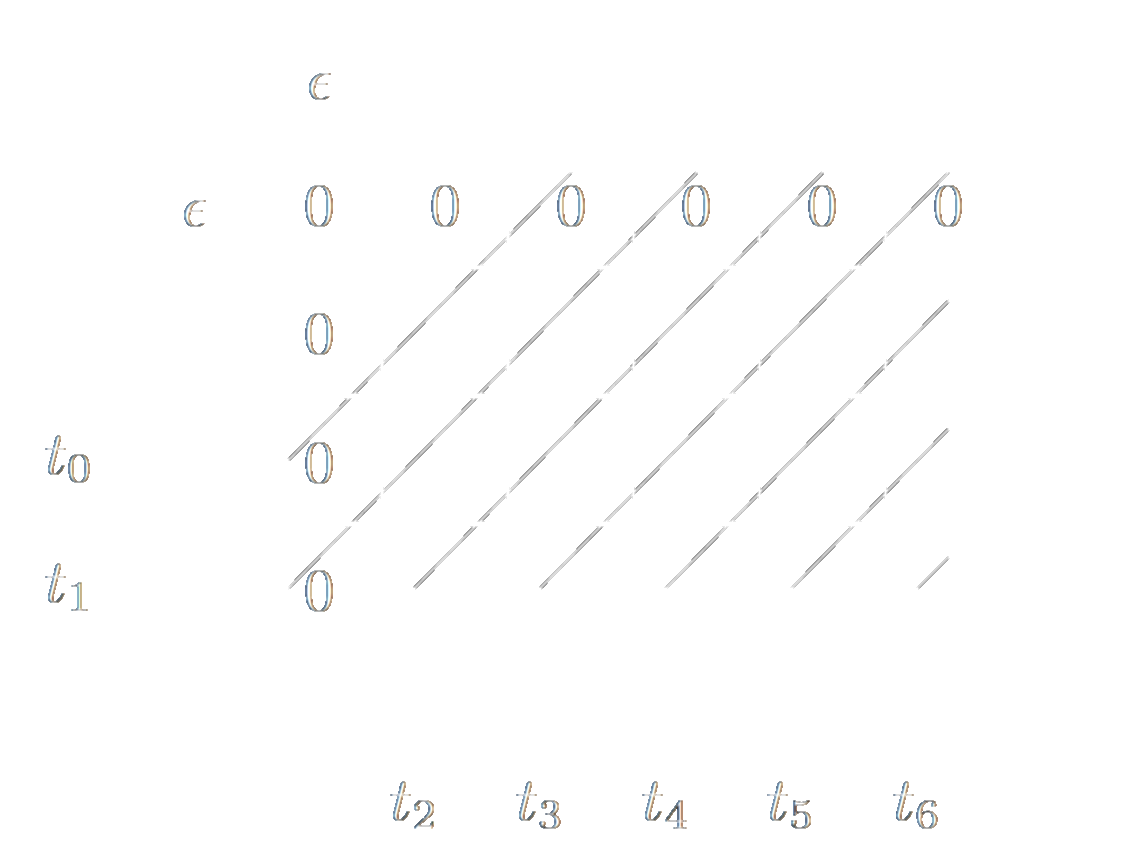

Wavefront Method 波前法：
平行處理波上的資料，如下圖 `\(t_i\)` 表示第 `\(i\)` 次運行。
當矩陣為 `\(n \times m\)` 時，運行 `\(n+m-1\)` 次。

---

## Efficiency ##

> 同一個演算法，效能天差地遠

---

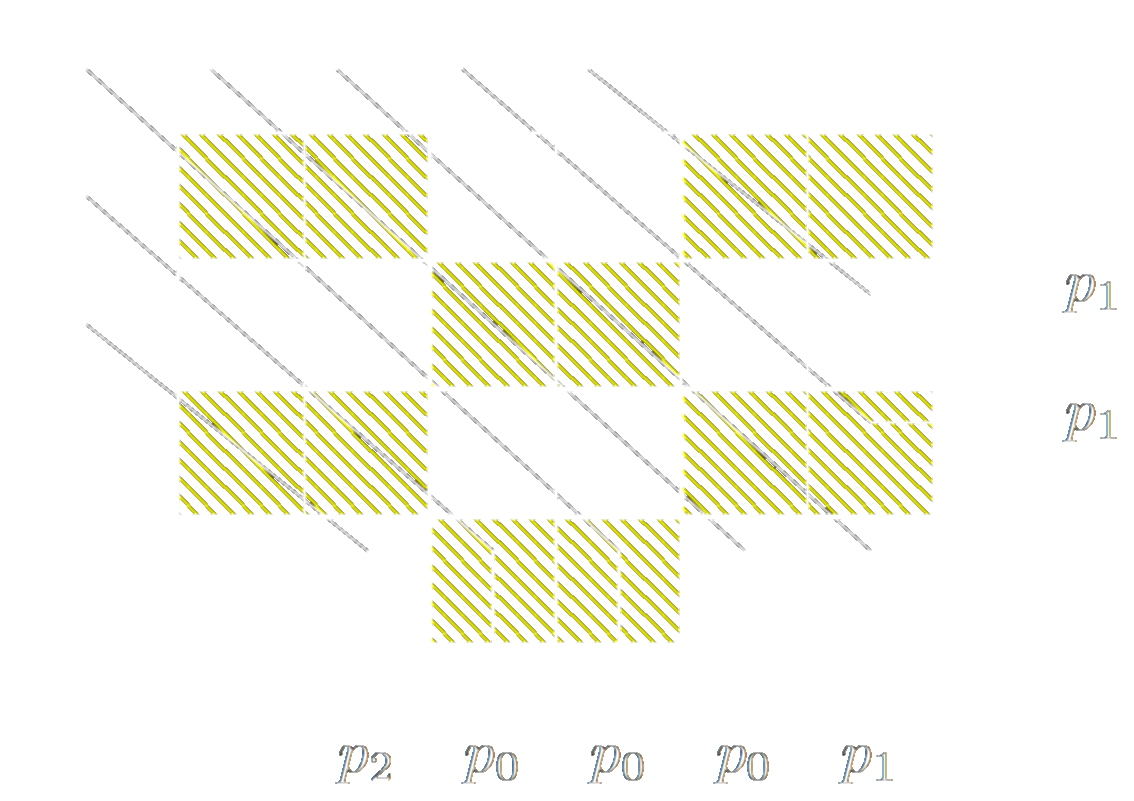

## Efficiency - Problem ##

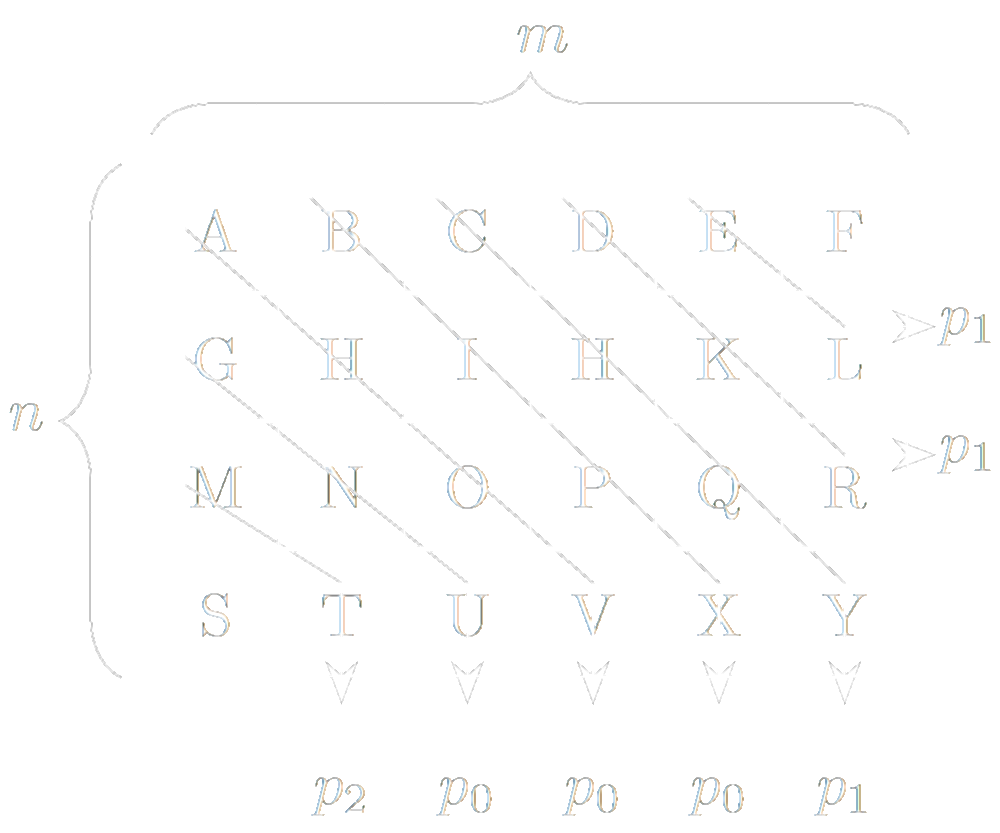

假設每一 `\(1 \times 2\)` 的區塊為一個 page size

造成不同的處理器會使用同一個 page `\( \Rightarrow \)` false sharing

---

## Efficiency - Data Layout ##

換個排列就會好了些 ... 但仍需要 `\(n+m-1\)` 次

---

## Efficiency - Data Layout ##

---

## Take a Break ##

假設我們有 `\(10\)` 個處理器

`\(10 \times\)` faster

運行長度 `\(n = m = 10^6\)`，單一處理器約為 4096 s

現在約為 512 s

---

## Do it Better ##

有沒有可能少於 `\(n+m-1\)` 次完成？可以，我們改公式吧！

`\(C= \Sigma = \texttt{ACGT}\)`：字元集

`\(P[i, j]\)`：對字元 `\(c_i\)`，位置 `\(j\)` 之前（包含）出現 `\(c_i\)` 的位置。

`\(P[i, j] = \left\{\begin{matrix}0 && \textit{, if } j = 0\\ j && \textit{, if } y_{j} = c_i\\ P[i, j-1] && \textit{, o.w.}\end{matrix}\right.\)`

這一步可以平行嗎？可以

* `\(O(|C| m / p + m)\)`：每個字元獨立

* `\(O(|C| m / p + \log m)\)`： **倍增找解**

---

## Doubling Algorithm ##

倍增算法，找到最靠近該位置的最近匹配位置

`\(P[i, j, 0] = \left\{\begin{matrix}0 && \textit{, if } y_{j} \neq c_i\\ j && \textit{, if } y_{j} = c_i\\ \end{matrix}\right.\)`

`\(P[i, j, k] = \max\{P[i, j, k-1], P[i, j-2^{k-1}, k-1]\}\)`

* Serial algorithm `\(O(|C| m \log m)\)`

* Parallel algorithm `\(O(|C| m \log m / p + \log m)\)`

空間只需要 `\(O(m)\)`，我們只需要最後那一排。

---

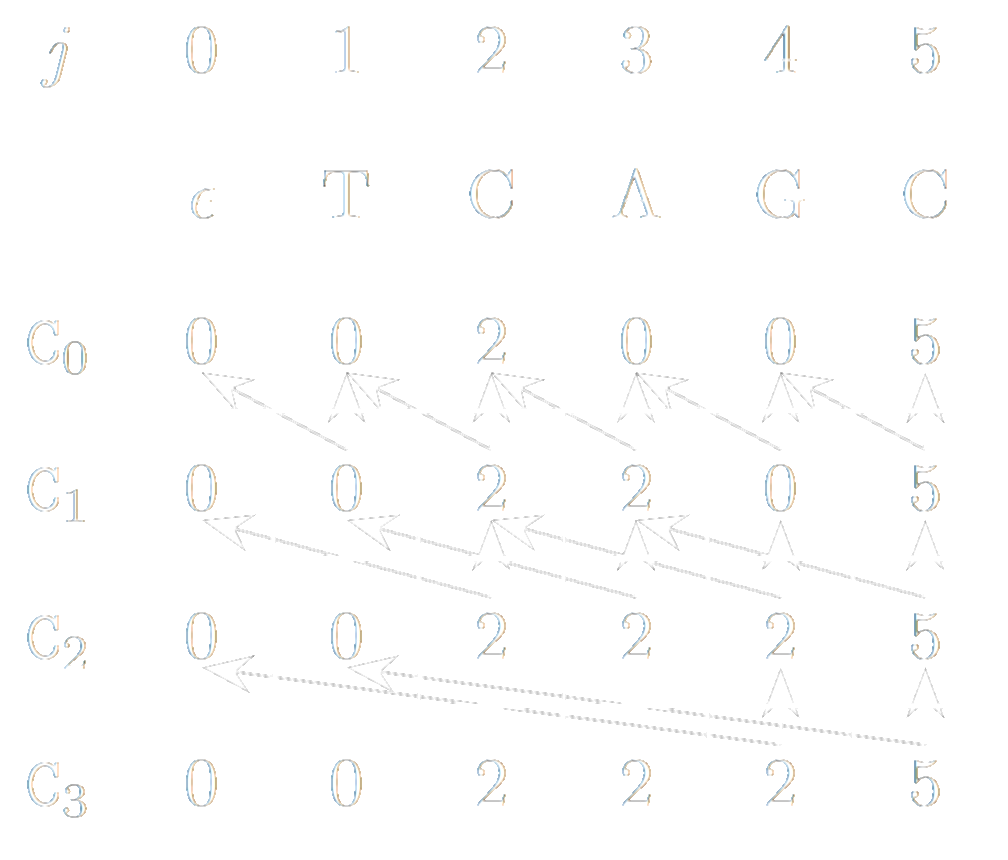

## Doubling Algorithm - Practice ##

---

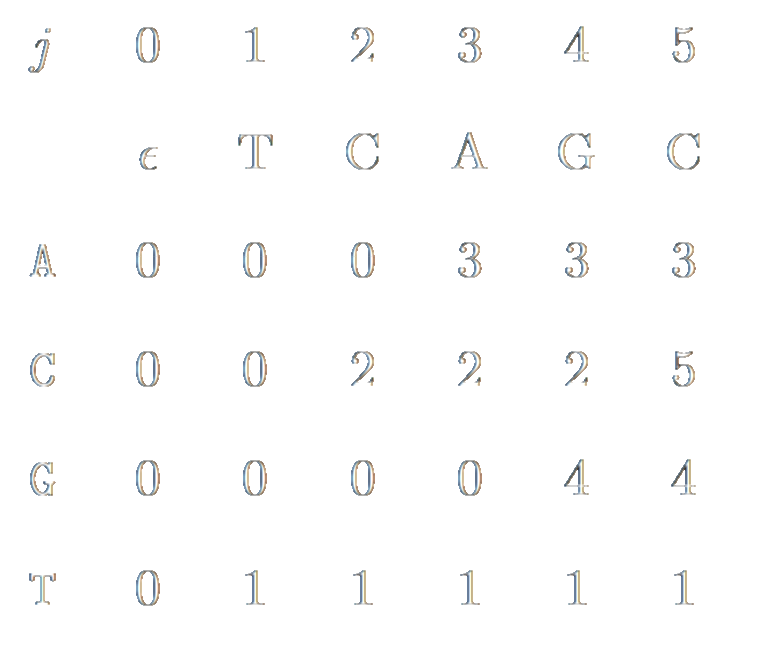

## Practice - `\(P[i, j]\)` ##

`\(X = \texttt{ACG}\)`, `\(Y = \texttt{TCAGC}\)`

---

### Recursive Formula ###

每次迭代 `\(c = x_i\)`

`\(L[i, j] = \left\{\begin{matrix}0 & \textit{, if } i = 0 \textit{ or } j = 0\\ L[i-1, j] & \textit{, if } P[c, j] = 0\\ \end{matrix}\right.\)`

`\(L[i, j] = \max\{L[i-1,j], L[i-1, P[c,j]-1]+1\} \)`

與先前一樣，同時拔除尾端找子問題的最佳解

保證匹配 `\(x_i\)` 和 `\(y_{P[c, j]}\)`，而非 `\(x_i\)` 和 `\(y_j\)` 是否匹配

* `\(L[i, j]\)` 需 `\(O(n m / p + n)\)`
`\(P[i, j]\)` 需 `\(O(|C| m / p + \log m)\)`

* 最後得到 `\(O(n + \log m)\)`

---

## Recursive Formula - Compare ##

> 保證匹配 `\(x_i\)` 和 `\(y_{P[c, j]}\)`，而非 `\(x_i\)` 和 `\(y_j\)` 是否匹配？

`\(\text{LCS}(\texttt{TCAG}, \texttt{AC})\)`

* 一般做法，在下述兩種情況找最佳解
  * `\(\text{LCS}(\texttt{TCAG}, \texttt{A})\)`

* `\(\text{LCS}(\texttt{TCA}, \texttt{AC})\)`

* 現在可以這麼找
  * `\(\text{LCS}(\texttt{TCAG}, \texttt{A})\)`

* `\(\text{LCS}(\texttt{T}, \texttt{A}) + \texttt{C}\)`

---

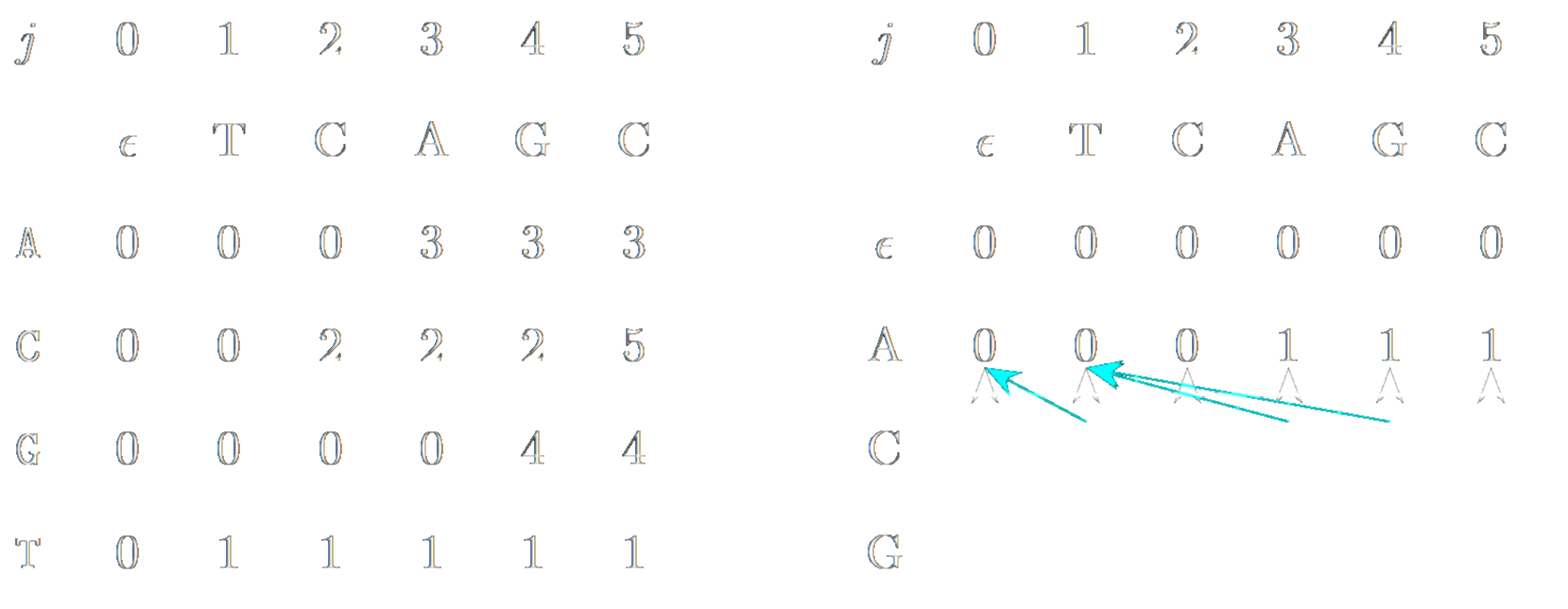

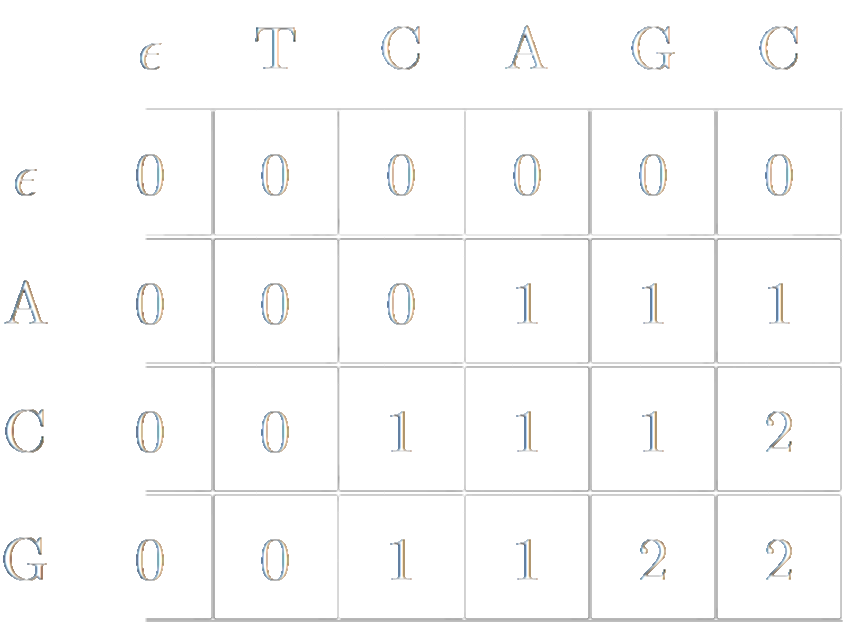

## Practice - `\(L[i, j]\)` ##

`\(X = \texttt{ACG}\)`, `\(Y = \texttt{TCAGC}\)`

---

## Take a Break ##

降低 critial path 長度，屬於 **常數優化**

`\(2 \times\)` faster

現在約為 256 s

---

## Level Parallelism ##

* Bit-level parallelism
位元同時計算，如位元壓縮之類的算法設計

* Instruction-level parallelism
編譯器、硬體，可藉由 instruction scheduling 增加平行度

* Memory-level parallelism
**現在位置**

* Task parallelism
將問題一分為多，分別處理好再合併

---

## Back to Bit-level ##

* 之前所講的都是在一次運算只對一個數據 `\(L[i, j]\)` 操作

* 若一次運算對 `\(w\)` 個數據操作，其 `\(w\)` 為硬體的平行度
  * 如 `\(L[i, j], \; L[i, j+1], \; \cdots, \; L[i, j+w-1]\)`

* 當代 64-bit 架構，單一處理器能快上 `\(60 \uparrow\)` 倍

### How to Do ? ###

The Art of the Algorithm

---

## Bit-level - Introdution ##

因 `\(L[i, j]\)` 與其相鄰格子差值至多為 1

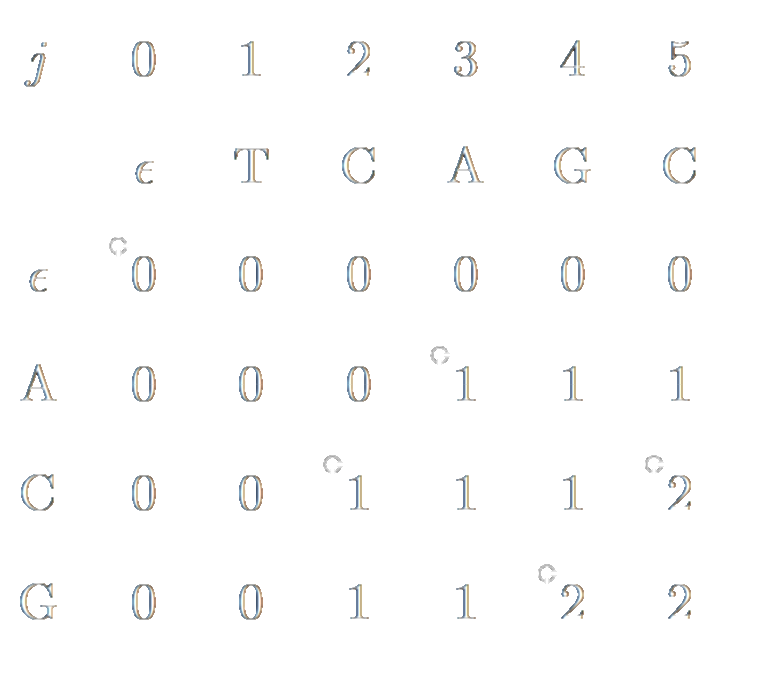

轉換成 `\(k\)`-dominant matches boudaries，找出有多少條

---

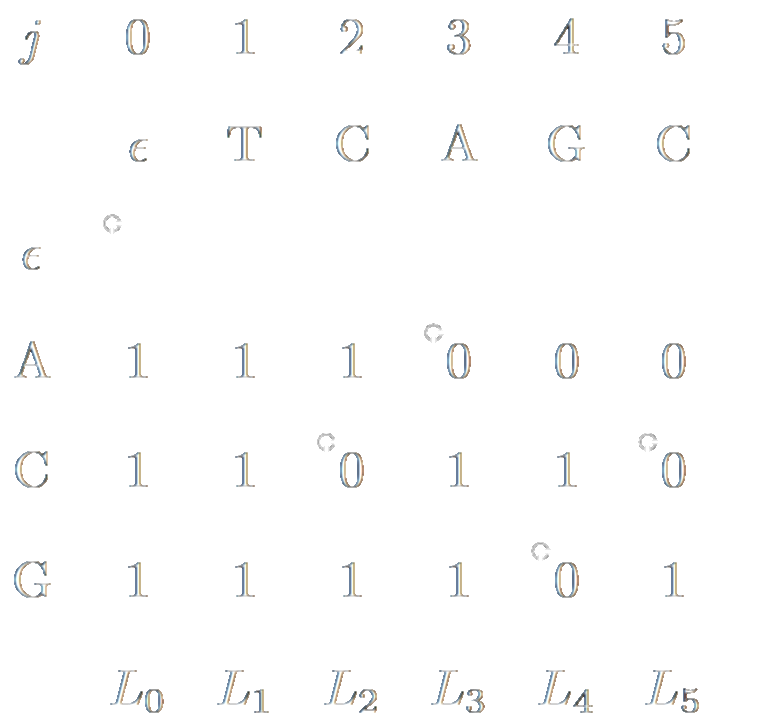

## Bit-level - CIPR Algorithm ##

分成 `\(m+1\)` 個階段 `\(L_0, L_1, L_2, \cdots, L_{m}\)`

以 0 表示可以傳遞 `\(L_j\)` 至 `\(L_{j+1}\)`，`\(L_2 = \texttt{101}\)`、`\(L_3 = \texttt{110}\)` ...

---

## Bit-level - CIPR Algorithm ##

運算 `\(L_j\)` 至 `\(L_{j+1}\)`，Crochemore 給出下列公式

`\(L_0 = 2^n-1\)`

`\(L_j = (L_{j-1} + (L_{j-1} \texttt{ AND } M[y_j])) \texttt{ OR } (L_{j-1} \texttt{ AND } M'[y_j])\)`

* `\(M[y_j]\)`
字元 `\(y_j\)` 匹配字串 `\(X\)` 組成的位向量，0 為未匹配、1 為匹配
* `\(L_{j-1} \texttt{ AND } M[y_j]\)`
為下一階段可行的 `\(k\)`-dominant 位置，以 1 表示可行解
* `\(L_{j-1} + (L_{j-1} \texttt{ AND } M[y_j])\)`
利用加法進位的性質，將連續可行解移除掉
* `\(\texttt{ OR } (L_{j-1} \texttt{AND} M'[y_j])\)`
進位造成錯誤，用其修正之

---

## Practice ##

`\(M[\texttt{A}]=\texttt{001}\)`、`\(M[\texttt{C}]=\texttt{010}\)`、`\(M[\texttt{G}]=\texttt{100}\)`、`\(M[\texttt{T}]=\texttt{000}\)`

.left-column[
* `\(L_1 = \texttt{111}\)`
* `\(L_{1} \texttt{ AND } M[\texttt{C}] = \texttt{010}\)`
支配點的可行解
出現 1 的位置可成為新的支配點
* `\(L_{1} \texttt{ AND } M'[\texttt{C}] = \texttt{101}\)`
修正遮罩
出現 1 的位置不可成為支配點
* `\(\texttt{111} + \texttt{010} = \underline{\texttt{1}}\texttt{001}\)`
進位來移動支配線
因 **溢位** 多紀錄一條
* `\(L_2 = \texttt{001} \texttt{ OR } \texttt{101} = \texttt{101}\)`
]

---

## Bit-level + Memory-level ##

平行加法器於多處理器平台上，需要複習以下幾種加法器

* Ripple-carry Adder

* Carry-lookahead Adder

* Carry-select Adder

* More ...

---

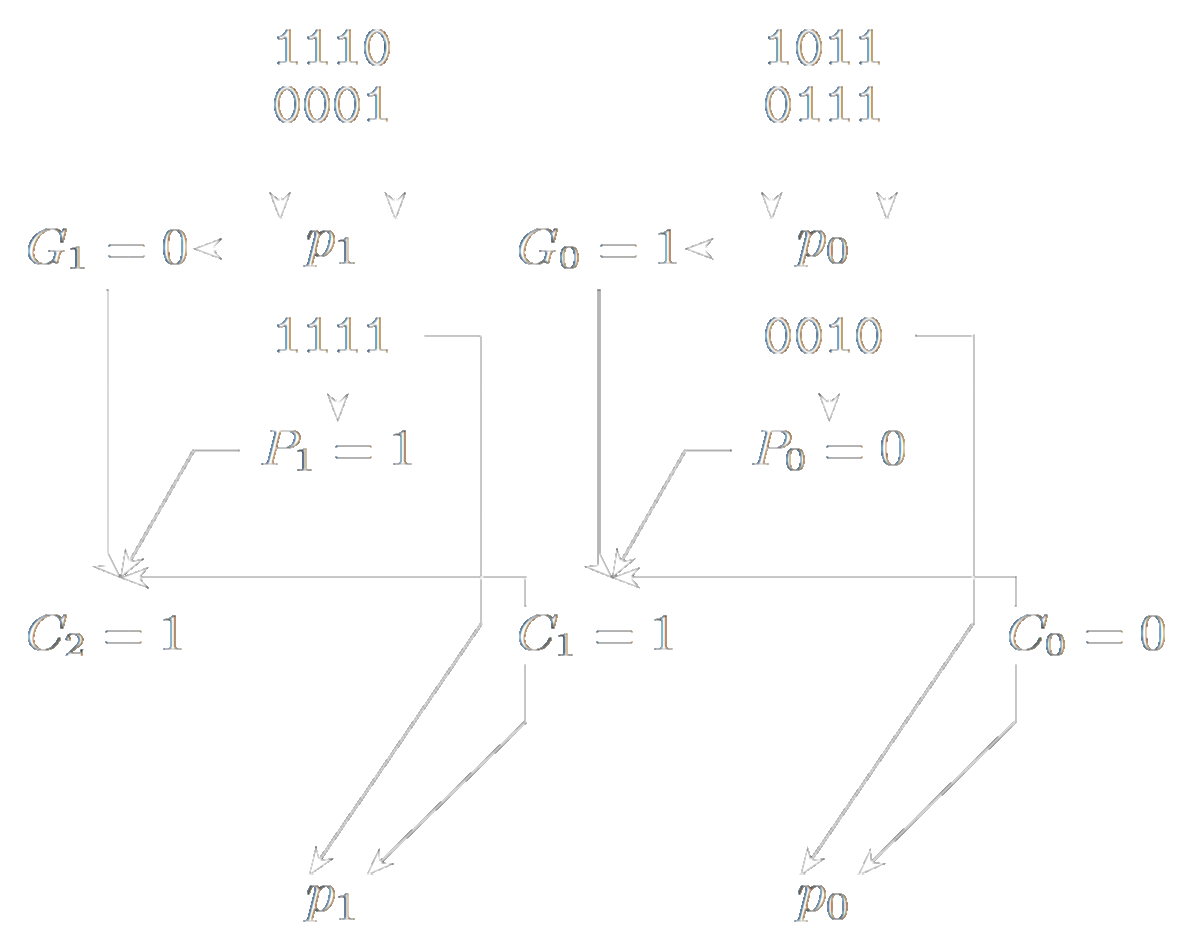

## Carry Adder ##

利用 `\(C_{i+1} = G_i + P_i \; C_i\)`、切數個區塊加法，`\(O(n/p + p)\)`

`\(\texttt{1110 1011} + \texttt{0001 0111} = \underline{\texttt{1 }}\texttt{0000 0010}\)`

---

## Take a Break ##

支援 64-bit 操作的計算機，增添 64 倍的效能改善

`\(128 \times\)` faster

現在約為 4 s

> 已經很完美了嗎？No

---

## Back to Task ##

當平行遇到了瓶頸

一次能平行處理的資料數不夠多，如何拓展更高的平行度？

__先決條件__： 是否可在合併 Task 階段使用高效率的平行

---

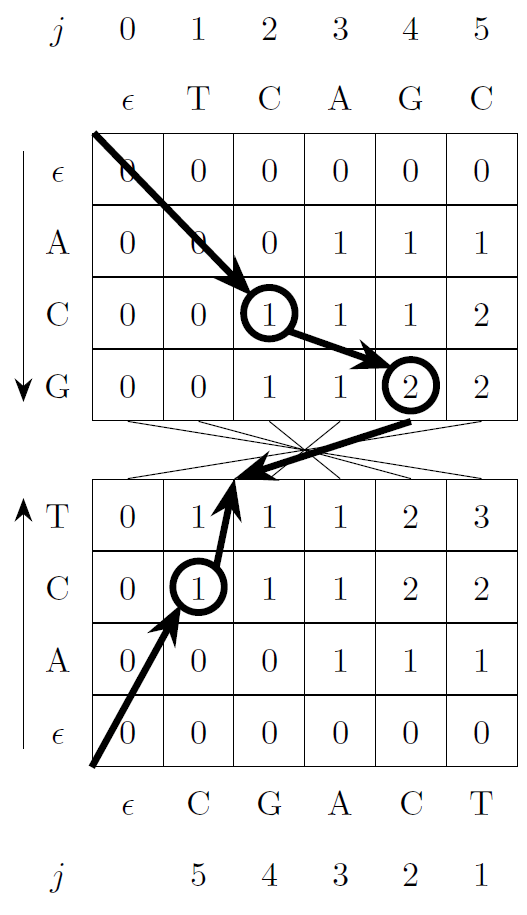

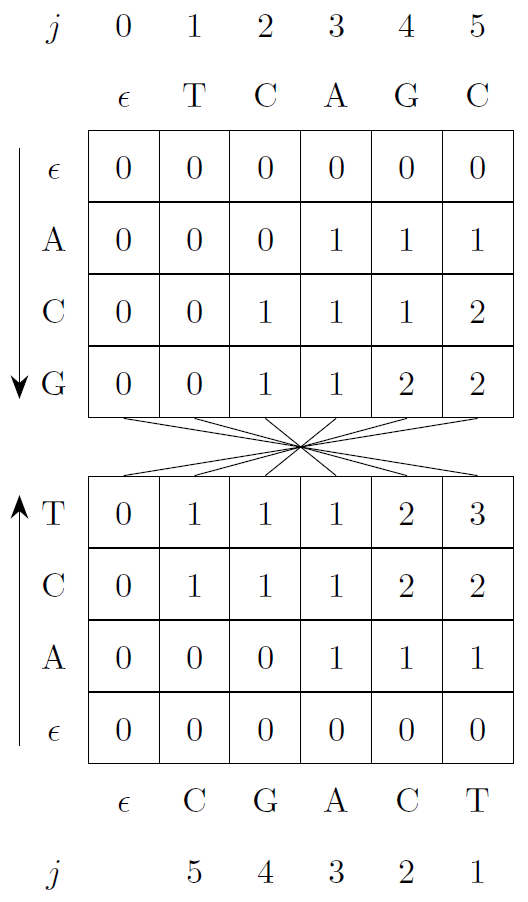

## Task-level - Introduction ##

將 `\(X\)` 拆成前半 `\(X_\text{front}\)`和後半 `\(X_\text{back}\)`

`\(\begin{align}\text{LCS}(X, Y) = \text{merge}(&\text{LCS}(X_\text{front}, Y), \\
   &\text{LCS}(\text{reverse}(X_\text{back}), \text{reverse}(Y)))\end{align}\)`

---

## Task-level - Merge Task ##

---

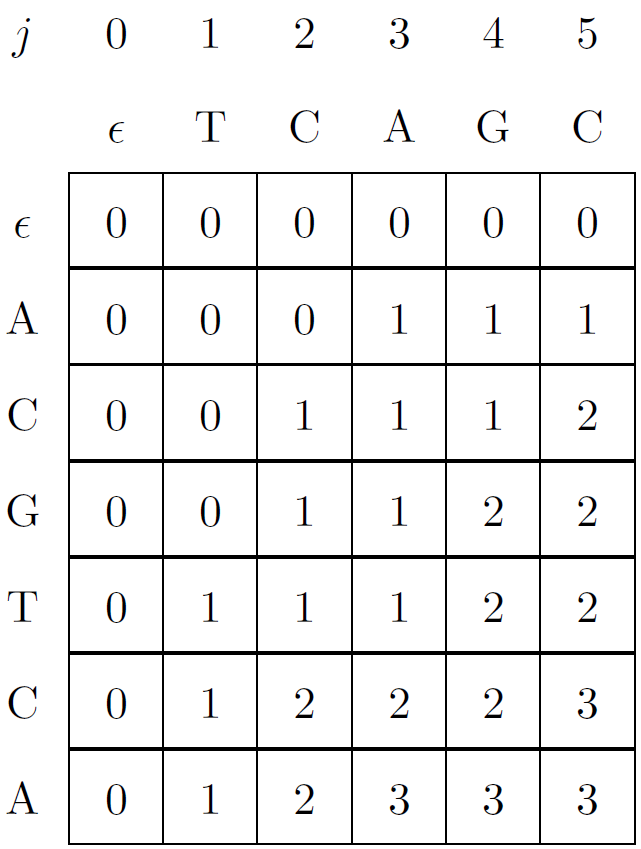

## Task-level - Why ##

---

## Take a Break ##

現在，我們能拆成至少 2 個階段

`\(2 \times\)` faster

現在約為 2 s

> 這已經是最快了嗎？還沒呢

---

## Instruction-level parallelism ##

先不談指令平行

由於 shared memory 的關係，編譯器大多不做優化

你可以做到

* Copy optimization

* Improve hardware prediction

* Memory coalesce

* More ... 你可以修 **高等編譯器**

---

## Instruction-level SIMD ##

* MMX/SSE/AVX

* Vectorization vs. Parallelization

---

## Submit Your Best Algorithm ##

如果是妳的話，能給我更多啟發對吧？

+ [批改娘 10110. Longest Common Subsequence](https://judgegirl.csie.org/problem/0/10110)

+ [批改娘 10111. Longest Common Subsequence II](https://judgegirl.csie.org/problem/0/10111)

+ [批改娘 20012. Bit Vector Adder](https://judgegirl.csie.org/problem/0/20012)

+ Coming Soon

---

### 讓我們在這學期 ###

### 追求各種算法的平行極限吧！ ###

以上純屬 Morris 私心

---

> 妳知道因為妳 我受了多少苦嗎

---

> 想要走得更遠

---

> 還要更快

---

> 兩倍速

---

> 三倍速

---

> 好痛苦 真的真的好痛苦

---

> 動用腦中所有智慧 考慮這個問題

---

> 使用魔法還太早了點啊

---

> 哪裡哪裡 我這種程度大家肯定能輕鬆超越

---

## Reference ##

* Jiaoyun Yang, Yun Xu, Yi Shang, "An Efficient Parallel Algorithm for Longest Common Subsequence Problem on GPUs", 2010

* Maxime Crochemore, Costas S. Iliopoulos, Yoan J. Pinzón, James F. Reid, "A fast and practical bit-vector algorithm for the Longest Common Subsequence problem", 2001

* Maxime Crochemore, Costas S. Iliopoulos, Yoan J. Pinzón, "Speeding-up Hirschberg and Hunt-Szymanski LCS Algorithms", 2001
